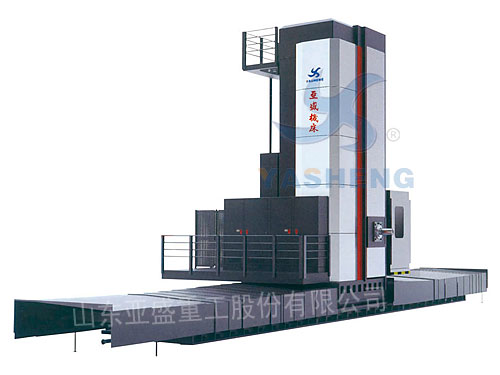

TK(H)69系列數控落地鏜銑床、加工中心

● 機床整體結構 該系列機床采用方滑枕型側掛主軸箱、單移動立柱、床身和平臺分體的落地式布局。鏜軸包容于銑軸內，隨銑軸一起支承在方滑枕內。立柱沿床身導軌橫向移動形成x軸進給運動，主軸箱沿立柱導軌垂直移動形成Y軸進給運動，鏜軸沿銑軸縱向移動形成z軸進給運動，方滑枕沿主軸箱封閉式矩形導軌縱向移動形成w軸進給運動。

● 工藝保障 機床基本件由床身、滑座、立柱、主軸箱等組成，材質為HT250  3∞優質合金耐磨鑄鐵．經振動時效一熱爐時效一振動時效一粗加工一振動時效一半精加工一熱爐時效一振動時效一精加工而成，消除工件內應力，以確保機床的長期運行精度。

● 主軸箱 采用數字式電液比例閥和電磁換向閥控制，實現三項精度補償，保證機床主軸的高精度要求：
　　(1)單重錘柔性聯接主軸箱，實現主軸箱重心平衡補償．
　　(2)方滑枕后部的兩個液壓油缸，實現方滑枕自重變形補償：
　　(3)附件重量補償。
● 傳動方式 X軸進給為雙斜齒輪消隙嚙合高精度斜齒條傳動。X軸<6m時用高精度預壓無間隙滾珠絲杠螺母副。Y、Z、W軸進給機構為高精度預壓無間隙滾珠絲杠螺母副(Y軸為螺母旋轉式)．X、Y、w軸為全閉環控制，z軸為半閉環控制。
● 承載方式 X、Y、W軸導軌為多點閉式靜壓導軌，摩擦系數小。可調節螺旋毛細管靜壓節流阻尼結構，調整方便。
● 夾緊方式 X、Y、W軸進給機構為浮動夾緊裝置，主軸刀具夾緊為碟形彈簧組夾緊，液壓松開方式，安全、可靠。
● 數控系統 依據用戶需要，選擇西門子、發那科、法格、三菱等數控系統．可實現七軸控制，任意四軸聯動功能。
● 機床主軸 主軸采用三支承高剛度結構，前中支承為主、后支承為輔，加上高精度主軸軸承．確保主軸高精度。
● 刀    庫 可配40把、50把、80把刀庫．實現立臥自動換刀。
● 附    件 可以配置固定工作臺、數控回轉工作臺、直角銑頭、萬向銑頭、平旋盤等附件，提高加工工藝的選擇性。
